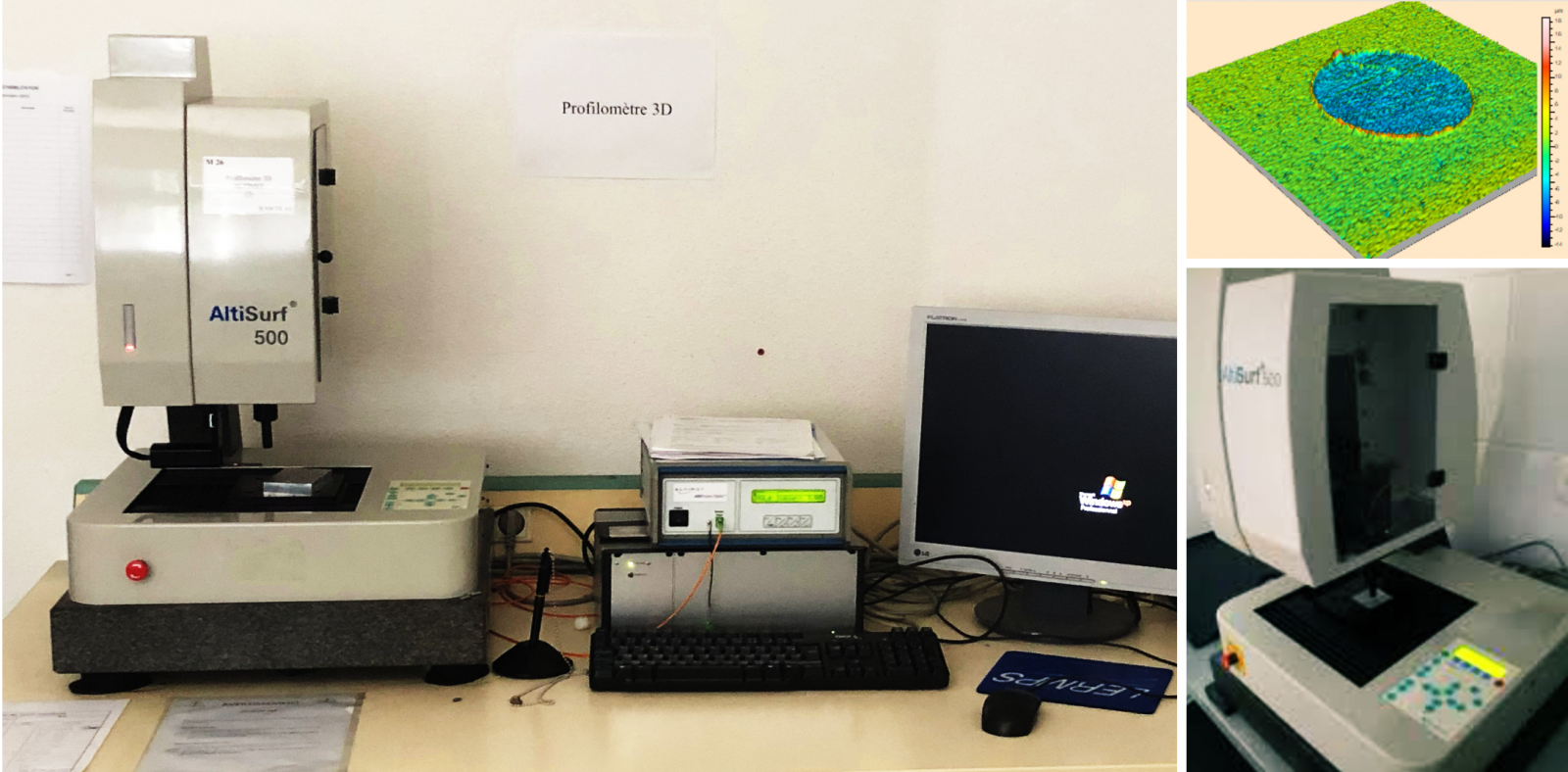

Profilomètre AltiSurf 500

Nom de l’équipement : Profilomètre AltiSurf 500
Utilisation : Acquisition de microtopographies de profils ou de surfaces par balayage avec reconstruction 2 et 3D.
Application : Technique non destructive / Mesure avec ou sans contact / Sur tout type d’échantillons solide Hmax : 9 cm.
Onglet : Caractérisations
Nom et prénom du responsable : Arab Pour Yazdi Mohammad



Caractéristiques techniques :

Applications :

Spécificités :

Déplacement de la platine porte échantillon en X et Y (10x10cm)
Sonde fixée à une table de déplacement en Z (10 cm)
Capteur haute résolution lumière blanche sans contact (Amplitude 300 µm et résolution verticale : 10 nm)
Capteur inductif (mécanique) avec contact avec 3 gammes de mesure :
(Amplitude : 2,5 mm ; résolution verticale 60 nm ; précision 0,3 µm)
(Amplitude : 500 µm ; résolution verticale 10 nm ; précision 50 nm)
(Amplitude : 100 µm ; résolution verticale 2 nm ; précision 20 nm)

Nom de l’outil : AltiSurf 500
Fabricant : Altimet
Modèle : AltiSurf 500
Salle : LM121

 Rugosité
Épaisseur de films
Zone d’usure
